QUINT-PS/1AC/24DC/20 电源现货

QUINT-PS/1AC/24DC/20 电源现货

       phoenix菲尼克斯电源QUINT-PS/1AC/24DC/20，Fuxb automation will serve you wholeheartedly！ +86-021-51601058

Praise：

inquiry QUINT-PS/1AC/24DC/20 电源现货
菲尼克斯电源QUINT-PS/1AC/24DC/20现货供应

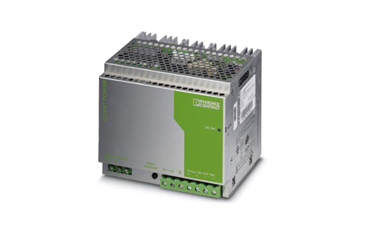

QUINT-PS/1AC/24DC/20
产品特性
       ▷ 用于DIN导轨安装的QUINT POWER电源
       ▷ 初级开关模式
       ▷ 采用SFB技术（选择性熔断技术）
       ▷ 输入：1相
       ▷ 输出：24 V DC/20 A

菲尼克斯电源QUINT-PS/1AC/24DC/20介绍

       提供功能强大的QUINT POWER电源
       QUINT POWER断路器可在六倍于额定电流时以热磁方式快速脱扣，从而提供选择性系统保护并节省成本费用。
       通过预防性功能监控可以确保很高的系统有效性，因为它在故障发生前便可以发出临界运行状态报告。
       通过静态功率储备POWER BOOST，能可靠地启动重负载。
       可调电压可覆盖5 V DC ... 56 V DC之间的所有范围。
       用于较大的系统可用性IQ技术可确保系统可靠性。
       带动态功率裕度SFB（选择性熔断）技术的标准断路器快速触发，上限为6次，额定电流为12 ms
       通过静态POWER BOOST功率裕度，可持久提供高达额定电流1.5倍的电流，因此能可靠地启动大型负载
       预防性功能监控

尺寸

宽度 90 mm
高度 130 mm
深度 125 mm
备用端子宽度 122 mm
备用端子高度 130 mm
备用装配视图 93 mm

环境条件

保护等级 IP20
环境温度（运行） -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K)
环境温度（调试类型测试） -40 °C
环境温度（存放/运输） -40 °C ... 85 °C
允许的上限相对湿度（操作） ≤ 95 % (25°C时，无冷凝)
气候等级 3K3（符合EN 60721标准）
污染等级 2
安装高度 6000 m

输入数据

额定输入电压范围 100 V AC ... 240 V AC
输入电压范围 85 V AC ... 264 V AC
  90 V DC ... 350 V DC
介电强度 上限 300 V AC
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
PE放电电流 < 3.5 mA
电耗量 5.1 A (120 V AC)
  2.3 A (230 V AC)
  4.9 A (110 V DC)
  2.4 A (220 V DC)
额定功耗 569 VA
冲击电涌电流 < 20 A
电网缓冲时间 > 32 ms (120 V AC)
  > 32 ms (230 V AC)
输入熔断器 12 A (慢熔断，内部)
推荐使用的输入保护断路器 10 A ... 16 A (AC: 特性B、C、D、K)
功率因数（cos phi） 0.89
保护名称 瞬态电涌保护
保护电路/组件 压敏电阻

输出数据

额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)
额定输出电流（IN） 20 A (-25 °C ... 60 °C, UOUT = 24 V DC)
POWER BOOST (IBoost) 26 A (-25°C ... 40°C恒定，UOUT = 24 V DC )
选择性熔断 (ISFB) 120 A (12毫秒)
衰减 60 °C ... 70 °C (2.5 % / K)
并连 是，用于冗余和增加容量
串连 是
反馈电压电阻 上限 35 V DC
输出端处的过电压保护 (OVP) < 35 V DC
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
  < 2 % (负载的变化，动态10 % ... 90 %)
  < 0.1 % (输入电压的变化范围为±10 %)
残波 < 30 mVSS (额定值)
输出功率 480 W
典型响应时间 < 0.6 s
上限空转功耗 8 W
上限额定负载功率损耗 40 W
