QUINT-PS/1AC/48DC/20 电源现货供应

QUINT-PS/1AC/48DC/20 电源现货供应

       菲尼克斯电源QUINT-PS/1AC/48DC/20，Fuxb automation will serve you wholeheartedly！ +86-021-51601058

Praise：

inquiry QUINT-PS/1AC/48DC/20 电源现货供应
菲尼克斯电源QUINT-PS/1AC/48DC/20现货供应

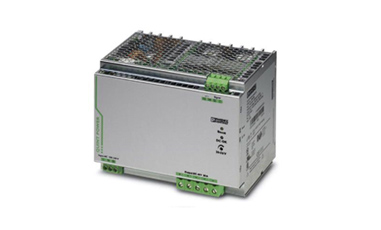

QUINT-PS/1AC/48DC/20
产品特性
       ▷ 用于DIN导轨安装的QUINT POWER电源
       ▷ 初级开关模式
       ▷ 采用SFB技术（选择性熔断技术）
       ▷ 输入：1相
       ▷ 输出：48 V DC/20 A

菲尼克斯电源QUINT-PS/1AC/48DC/20介绍

       提供功能强大的QUINT POWER电源
       QUINT POWER断路器可在六倍于额定电流时以热磁方式快速脱扣，从而提供选择性系统保护并节省成本费用。
       通过预防性功能监控可以确保很高的系统有效性，因为它在故障发生前便可以发出临界运行状态报告。
       通过静态功率储备POWER BOOST，能可靠地启动重负载。可调电压可覆盖5 V DC ... 56 V DC之间的所有范围。
       可靠的重载启动
       快速触发标准电源断路器
       预防性功能监控

尺寸

宽度 180 mm
高度 130 mm
深度 125 mm
备用端子宽度 122 mm
备用端子高度 130 mm
备用装配视图 183 mm
左侧/右侧安装距离 5 mm / 5 mm
顶部/底部安装距离 50 mm / 50 mm

环境条件

保护等级 IP20
环境温度（运行） -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K)
环境温度（调试类型测试） -40 °C
环境温度（存放/运输） -40 °C ... 85 °C
允许的上限相对湿度（操作） ≤ 95 % (25°C时，无冷凝)
气候等级 3K3（符合EN 60721标准）
污染等级 2
安装高度 6000 m

输入数据

额定输入电压范围 100 V AC ... 240 V AC
  120 V DC ... 300 V DC (UL 508： ≤ 250 V DC)
输入电压范围 85 V AC ... 264 V AC
  90 V DC ... 300 V DC (UL 508： ≤ 250 V DC)
介电强度 上限 300 V AC
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
PE放电电流 < 3.5 mA
电耗量 8.7 A (120 V AC)
  4.5 A (230 V AC)
  9.4 A (110 V DC)
  4.6 A (220 V DC)
额定功耗 1046 VA
冲击电涌电流 < 15 A (典型)
电网缓冲时间 典型值 20 ms (120 V AC)
  典型值 22 ms (230 V AC)
输入熔断器 20 A (快速熔断，内置)
推荐使用的输入保护断路器 6 A ... 16 A (AC: 特性B、C、D、K)
保护名称 瞬态电涌保护
保护电路/组件 压敏电阻

输出数据

额定输出电压 48 V DC ±1 %
输出电压（USet）的设置范围 30 V DC ... 56 V DC (> 48 V DC，限制稳定容量)
额定输出电流（IN） 20 A (-25 °C ... 60 °C, UOUT = 48 V DC)
POWER BOOST (IBoost) 22.5 A (-25°C ... 40°C恒定，UOUT = 48 V DC )
选择性熔断 (ISFB) 100 A (12毫秒)
衰减 60 °C ... 70 °C (2.5 % / K)
并连 是，用于冗余和增加容量
串连 是
反馈电压电阻 上限 60 V DC
输出端处的过电压保护 (OVP) < 60 V DC
主动电流限制 IBOOST约为22.5A（短路情况下）
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
  < 3 % (负载的变化，动态10 % ... 90 %)
  < 0.1 % (输入电压的变化范围为±10 %)
残波 < 50 mVSS (额定值)
输出功率 960 W
典型响应时间 < 0.65 s
上限空转功耗 12 W
上限额定负载功率损耗 74 W
