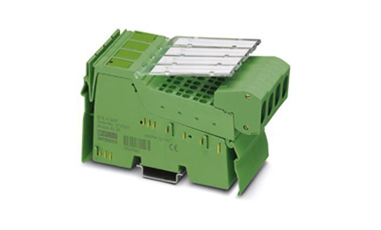

IB IL AI 8/SF-PAC 菲尼克斯Inline模块现货

IB IL AI 8/SF-PAC 菲尼克斯Inline模块现货

       phoenix菲尼克斯Inline模块IB IL AI 8/SF-PAC，Fuxb automation will serve you wholeheartedly！ +86-021-51601058

Praise：

inquiry IB IL AI 8/SF-PAC 菲尼克斯Inline模块现货
菲尼克斯Inline模块IB IL AI 8/SF-PAC现货
IB IL AI 8/SF-PAC
产品特点

       ▷ Inline
       ▷ 模拟输入模块
       ▷ 模拟量输入: 8，0 V ... 5 V，-5 V ... 5 V，0 V ... 10 V，-10 V ... 10 V，0 V ... 25 V， -25 V ... 25 V，0 V ... 50 V，0 mA ... 20 mA，4 mA ... 20 mA，-20 mA ... 20 mA，0 mA ... 40 mA，-40 mA ... 40 mA
       ▷ 连接系统: 2线
       ▷ 本地总线传输速率: 500 kBit/s
       ▷ 保护等级: IP20
       ▷ 包括Inline连接器和标记条

菲尼克斯Inline模块IB IL AI 8/SF-PAC介绍

       模块用于Inline站内部。
       用于采集模拟量电压和电流信号。
       8个单端模拟信号输入，用于连接电压或电流信号
       2线制连接技术连接的传感器
       电流范围：0 mA ... 20 mA，4 mA ... 20 mA，±20 mA，0 mA ... 40 mA， ±40 mA
       电压范围：0 V ... 5 V，±5 V，0 V ... 10 V，±10 V，0 V ... 25 V，±25 V，0 V ... 50 V
       通过总线系统可分别对各通道独立进行参数设置
       测量值可以五种不同格式显示
       16位模拟/数字转换器
       过程数据多路模式
       测量准确度高

尺寸

尺寸图

宽度 48.8 mm
高度 136.8 mm
深度 71.5 mm
关于尺寸数据的注意事项 外壳尺寸

环境条件

环境温度（运行） -25 °C ... 55 °C
环境温度（存放/运输） -25 °C ... 85 °C
允许湿度（运行） 10 % ... 95 % (无冷凝)
允许湿度（存放/运输） 10 % ... 95 % (无冷凝)
空气压力（运行） 70 kPa ... 106 kPa (可达海拔3000 m)
空气压力（存放/运输） 70 kPa ... 106 kPa (可达海拔3000 m)
保护等级 IP20

概述

安装类型 DIN导轨
颜色 绿色
净重 213 g
关于重量规格的注意事项 带针式连接器
操作模式 2字的过程数据操作
诊断信息 UANA电源故障
  外围故障 过程数据中的错误信息
  用户错误 过程数据中的错误信息

接口

名称 Inline本地总线
连接方式 Inline数据跨接块
传输速度 500 kBit/s
传输原理 铜缆

Inline电位

名称 通信电源(UL)
电源电压 7.5 V DC (通过电源跨接)
电流损耗 典型值 48 mA
  上限 55 mA
名称 模拟量模块的电源(UANA)
电源电压 24 V DC
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流损耗 典型值 24 mA
  上限 35 mA
功耗 典型值 936 mW (整个设备)

模拟量输入

输入说明 单向电压或电流输入
输入名称 模拟量输入
输入数量 8
连接方式 Inline屏蔽连接器
连接系统 2线
有关连接技术的注意事项 屏蔽
A/D转换时间 大约 10 µs
A/D转换器分辨率 16 位
截止频率（3dB） 3.5 kHz
保护名称 浪涌保护，过电流保护
数据格式 IB IL， IB ST，IB RT，标准化显示，PIO格式
测量原理 逐次逼近
测量值分辨率 16位（15位＋符号位）
测量值表达式 16位 二进制补码
电流输入信号 0 mA ... 20 mA
  4 mA ... 20 mA
  -20 mA ... 20 mA
  0 mA ... 40 mA
  -40 mA ... 40 mA
输入电流的输入电阻 25 Ω (并联)
电压输入信号 0 V ... 5 V
  -5 V ... 5 V
  0 V ... 10 V
  -10 V ... 10 V
  0 V ... 25 V
  -25 V ... 25 V
  0 V ... 50 V
输入电压的输入电阻 > 240 kΩ
滤波 1阶低通

电隔离

试验区段 7.5 V 电源（总线逻辑），24 V 电源 UANA / I/O 500 V AC 50 Hz 1 min.
  7.5 V 电源（总线逻辑），24 V 电源 UANA / 功能接地 500 V AC 50 Hz 1 min.
  I/O/功能接地 500 V AC 50 Hz 1 min.

标准和规范

连接符合标准 CUL
保护等级 III (IEC 61140，EN 61140，VDE 0140-1)
