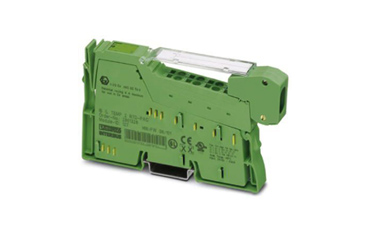

IB IL TEMP 2 RTD-PAC 菲尼克斯Inline功能模块现货

IB IL TEMP 2 RTD-PAC 菲尼克斯Inline功能模块现货

       phoenix菲尼克斯Inline功能模块IB IL TEMP 2 RTD-PAC，Fuxb automation will serve you wholeheartedly！ +86-021-51601058

Praise：

inquiry IB IL TEMP 2 RTD-PAC 菲尼克斯Inline功能模块现货
菲尼克斯Inline功能模块IB IL TEMP 2 RTD-PAC现货
IB IL TEMP 2 RTD-PAC
产品特性
       ▷ Inline
       ▷ 温度测量模块
       ▷ 模拟量RTD输入: 2
       ▷ 连接系统: 2，3，4线
       ▷ 本地总线传输速率: 500 kBit/s
       ▷ 保护等级: IP20
       ▷ 包括Inline连接器和标识区域

菲尼克斯Inline功能模块IB IL TEMP 2 RTD-PAC介绍

       模块用于Inline站内部。
       用于采集电阻式温度传感器发出的信号。
       模块支持符合DIN EN 60751和SAMA标准的所有常见铂和镍传感器。
       也支持Cu10，Cu50，Cu53以及KTY 81和KTY 84传感器。
       测量温度用16位数值的两个过程数据字（一个字代表一个通道）表示。
       两个用于电阻温度传感器的输入
       符合DIN和SAMA的Pt, Ni, Cu, KTY传感器类型
       2，3与4线制连接技术连接的传感器
       通过总线系统可分别对各通道独立进行参数设置
       测量值可以三种不同格式显示
       测量值采集分辨率为16位

尺寸

尺寸图

宽度 12.2 mm
高度 136.8 mm
深度 71.5 mm

环境条件

环境温度（运行） -25 °C ... 55 °C
环境温度（存放/运输） -25 °C ... 85 °C
允许湿度（运行） 10 % ... 95 % (无冷凝)
允许湿度（存放/运输） 10 % ... 95 % (无冷凝)
空气压力（运行） 70 kPa ... 106 kPa (可达海拔3000 m)
  80 kPa ... 106 kPa (可达海拔3000 m，ATEX区域2中)
空气压力（存放/运输） 70 kPa ... 106 kPa (可达海拔3000 m)
保护等级 IP20

概述

安装类型 DIN导轨
颜色 绿色
净重 67 g
关于重量规格的注意事项 带连接器
操作模式 2字的过程数据操作
诊断信息 内部I/O电源失效 I/O 错误信息发送至总线耦合器
  失效或通信电源 UL功率不足 I/O 错误信息发送至总线耦合器
  外围故障 过程数据中的错误信息
  用户错误 过程数据中的错误信息

接口

名称 Inline本地总线
通道数目 2
连接方式 Inline数据跨接块
传输速度 500 kBit/s

Inline电位

名称 通信电源(UL)
电源电压 7.5 V DC (通过电源跨接)
电流损耗 典型值 43 mA
  上限 60 mA
名称 模拟量模块的电源(UANA)
电源电压 24 V DC (通过电源跨接)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流损耗 典型值 11 mA
  上限 18 mA
功耗 典型值 587 mW

模拟量输入

输入数量 2
输入名称 模拟量RTD输入
输入说明 用于电阻温度传感器的输入
连接方式 回拉式弹簧连接
连接系统 2，3，4线
有关连接技术的注意事项 屏蔽
可用的传感器类型（RTD） Pt, Ni, KTY, Cu 传感器，线性电阻
线性电阻测量范围 0 Ω ... 400 Ω
  0 Ω ... 4 kΩ
测量原理 逐次逼近
测量值表达式 16位 二进制补码
A/D转换时间 典型值 120 µs (每条通道)
A/D转换器分辨率 16 位
过程数据更新 32 ms (两个通道均为3线制连接)

电隔离

试验区段 7.5V电源（总线逻辑）/24V模拟量电源（模拟量 I/O） 500 V AC 50 Hz 1 min.
  7.5V电源（总线逻辑）/功能接地 500 V AC 50 Hz 1 min.
  24V模拟量电源（模拟 I/O）/功能接地 500 V AC 50 Hz 1 min.

标准和规范

连接符合标准 CUL
保护等级 III (IEC 61140，EN 61140，VDE 0140-1)
