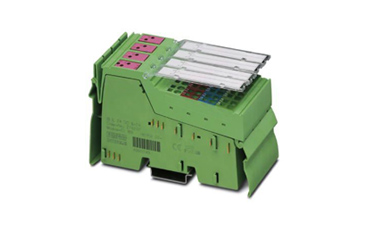

IB IL 24 DO 8-2A-PAC 菲尼克斯Inline模块现货

IB IL 24 DO 8-2A-PAC 菲尼克斯Inline模块现货

       phoenix菲尼克斯Inline模块IB IL 24 DO 2-2A-PAC，Fuxb automation will serve you wholeheartedly！ +86-021-51601058

Praise：

inquiry IB IL 24 DO 8-2A-PAC 菲尼克斯Inline模块现货
菲尼克斯Inline模块IB IL 24 DO 2-2A-PAC现货
IB IL 24 DO 2-2A-PAC
产品特性
       ▷ Inline
       ▷ 数字量输出模块
       ▷ 数字输出: 8，24 V DC，2 A
       ▷ 连接系统: 4线
       ▷ 本地总线传输速率: 500 kBit/s
       ▷ 保护等级: IP20
       ▷ 包括Inline连接器和标识区域

菲尼克斯Inline模块IB IL 24 DO 2-2A-PAC介绍

       模块用于Inline站内部。
       用于输出数字量信号。
       8个数字量输出
       2，3与4线制连接技术连接的执行器
       每个输出的额定电流：2 A
       模块总输出电流：8 A
       防短路和过载保护输出
       诊断和状态指示灯
       经认证允许用于安全相关分段回路中（参见数据页中的信息）

尺寸

尺寸图

宽度 48.8 mm
高度 119.8 mm
深度 71.5 mm
关于尺寸数据的注意事项 外壳尺寸

环境条件

环境温度（运行） -25 °C ... 55 °C
环境温度（存放/运输） -25 °C ... 85 °C
允许湿度（运行） 10 % ... 95 % (符合DIN EN 61131-2标准)
允许湿度（存放/运输） 10 % ... 95 % (符合DIN EN 61131-2标准)
空气压力（运行） 70 kPa ... 106 kPa (可达海拔3000 m)
空气压力（存放/运输） 70 kPa ... 106 kPa (可达海拔3000 m)
保护等级 IP20

概述

安装类型 DIN导轨
颜色 绿色
净重 130 g
关于重量规格的注意事项 不带插头
操作模式 过程数据为1个字节
诊断信息 数字输出短路或过载 故障信息以诊断编码（总线）的形式，通过模块上的LED（D）显示（2 Hz）

接口

名称 Inline本地总线
通道数目 2
连接方式 Inline数据跨接块
传输速度 500 kBit/s

Inline电位

名称 通信电源(UL)
电源电压 7.5 V DC (通过电源跨接)
电流损耗 上限 60 mA
功耗 上限 0.45 W
名称 分段回路电源(US)
电源电压 24 V DC (通过电源跨接)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流损耗 上限 8 A
  0 A

数字输出

输出名称 数字输出
连接方式 回拉式弹簧连接
连接系统 4线
输出数目 8
保护电路 输出的过载保护、短路保护
输出电压 24 V DC (US - 1 V)
额定输出电压 24 V DC
每个通道的上限输出电流 2 A
每个模块的上限输出电流 8 A (50%同步)
额定负载，感性 48 VA (1.2 H，12 Ω)
额定负载，指示灯 48 W
额定负载，阻性 48 W
感应截止电压的限制 大约 -8.5 V
断开时的输出电压 上限 1 V (1 MΩ时)
断开时的输出电流 上限 1 µA
过载行为 自动重启
电感过载动作 输出可能会被毁坏
抗短脉冲的反转电压 防止反向电压

电隔离

试验区段 5 V电源，入向远程总线/7.5 V电源（总线逻辑） 500 V AC 50 Hz 1 min.
  5V电源，出向远程总线/7.5V电源（总线逻辑） 500 V AC 50 Hz 1 min.
  7.5 V电源（总线逻辑）/24 V电源（I/O） 500 V AC 50 Hz 1 min.
  24 V电源（I/O）/功能接地 500 V AC 50 Hz 1 min.

标准和规范

连接符合标准 CUL
保护等级 III (IEC 61140，EN 61140，VDE 0140-1)
