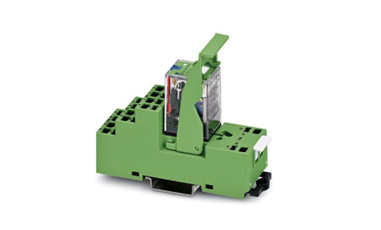

PR2-RSP3-LDP-24DC/4X21AU 菲尼克斯继电器模块

PR2-RSP3-LDP-24DC/4X21AU 菲尼克斯继电器模块

       phoenix菲尼克斯继电器模块PLC-RSP-24UC/21，Fuxb automation will serve you wholeheartedly！ +86-021-51601058

Praise：

inquiry PR2-RSP3-LDP-24DC/4X21AU 菲尼克斯继电器模块
菲尼克斯继电器模块PLC-RSP-24UC/21现货
PLC-RSP-24UC/21
产品特性
       ▷ 回拉式弹簧连接的预制继电器模块
       ▷ 包括一个继电器底座、内置LED的工业继电器、续流二级管、手动操作杆和固定夹
       ▷ 输入电压： 24V DC
       ▷ 4PDT
       ▷ 镀金触点，5A

菲尼克斯继电器模块PLC-RSP-24UC/21介绍

       带续流二级管的DC类型，集成在继电器中
       带可检测手动操作和状态指示LED的继电器
       机械开关位置显示
       由于采用了1/3层继电器底座，可实现合理的触点排列
       4个PDT带多层金触点

尺寸

宽度 31 mm
高度 95 mm
深度 84 mm

环境条件

环境温度（运行） -25 °C ... 60 °C
环境温度（存放/运输） -25 °C ... 70 °C

线圈侧

额定输入电压 UN 24 V DC
UN下的典型输入电流 38 mA
典型响应时间 13 ms
典型释放时间 5 ms
保护电路 阻尼二级管
工作电压显示 绿色LED
额定条件下的功耗 0.91 W

触点侧

触点类型 4个PDT
开关触点类型 单触点
触点材料 AgNi，镀硬质金
上限切换电压 250 V AC/DC
下限值切换电压 1 V
下限值切换电流 1 mA
上限启动电流 12 A (15 ms)
限制连续电流 5 A
上限额定功率值（电阻负载） 120 W (24 V DC)
  110 W (可用于48 V DC)
  78 W (可用于60 V DC)
  55 W (可用于110 V DC)
  77 W (可用于220 V DC)
  1250 VA (可用于250VAC)

概述

测试电压继电器线圈／继电器触点 2 kV (50Hz，1min)
测试电压继电器触点／继电器触点 2 kV (50Hz，1min)
操作模式 100%工作因数
机械寿命 5x 107开关次数
使用寿命，电气方面 参见曲线图
安装位置 任意
组装说明 无间距排列

连接数据，输入侧

连接名称 线圈侧
连接方式 回拉式弹簧连接
剥线长度 10 mm
硬导线横截面 0.2 mm² ... 1.5 mm²
柔性导线横截面 0.2 mm² ... 1.5 mm²
可连接导向横截面 AWG 24 ... 16

标准和规范

标准/规程 IEC 60664
  EN 50178
污染等级 2
过电压类别 II
