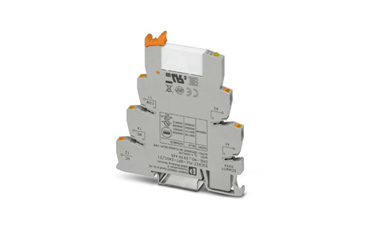

PLC-RPT-24UC/21 菲尼克斯继电器模块现货

PLC-RPT-24UC/21 菲尼克斯继电器模块现货

       phoenix菲尼克斯继电器模块PLC-RPT-24UC/21，Fuxb automation will serve you wholeheartedly！ +86-021-51601058

Praise：

inquiry PLC-RPT-24UC/21 菲尼克斯继电器模块现货
菲尼克斯继电器模块PLC-RPT-24UC/21现货
PLC-RPT-24UC/21
产品特性
       ▷ PLC-INTERFACE
       ▷ 由带弹簧连接器的基座端子模块PLC-BSP.../21带多层触点的插拔式微型继电器组成
       ▷ 可安装在 NS 35/7.5导轨上
       ▷ 1PDT
       ▷ 输入电压24V AC/DC

菲尼克斯继电器模块PLC-RPT-24UC/21介绍

       薄型设计
       通过V8适配器实现有效的系统连接
       RT III密闭继电器
       线圈和触点之间安全隔离，符合DIN EN 50178
       集成式输入模块与干扰压制模块
       功能型插入式桥接片

尺寸

宽度 6.2 mm
高度 80 mm
深度 94 mm

环境条件

环境温度（运行） -40 °C ... 60 °C
环境温度（存放/运输） -40 °C ... 85 °C
保护等级 RT III (继电器)
  IP20 (继电器底座)

线圈侧

额定输入电压 UN 24 V AC/DC
UN下的典型输入电流 11 mA (在UN = 120V AC时)
  8.5 mA (在UN = 24 V DC时)
典型响应时间 6 ms
典型释放时间 15 ms
保护电路 桥式整流器 桥式整流器
工作电压显示 黄色LED
额定条件下的功耗 0.26 W

触点侧

触点类型 1PDT
开关触点类型 单触点
触点材料 AgSnO
上限切换电压 250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等电位桥接)
下限值切换电压 5 V (100 mA时)
下限值切换电流 10 mA (12 V时)
上限启动电流 10 A (4 s)
限制连续电流 6 A
上限额定功率值（电阻负载） 140 W (24 V DC)
  20 W (可用于48 V DC)
  18 W (可用于60 V DC)
  23 W (可用于110 V DC)
  40 W (可用于220 V DC)
  1500 VA (可用于250VAC)
开关容量 2 A (24 V、DC13时)
  0.2 A (110 V、DC13时)
  0.1 A (220 V、DC13时)
  3 A (24 V、AC15时)
  3 A (120 V、AC15时)
  3 A (230 V、AC15时)

概述

测试电压继电器线圈／继电器触点 4 kV AC (50Hz，1min)
操作模式 100%工作因数
阻燃等级，符合UL 94 V0 (外壳)
机械寿命 2x 107 开关次数
安装位置 任意
组装说明 无间距排列

连接数据

连接名称 线圈侧
连接方式 直插式连接
剥线长度 8 mm
硬导线横截面 0.14 mm² ... 2.5 mm²
柔性导线横截面 0.14 mm² ... 2.5 mm²
  0.2 mm² ... 2.5 mm² (单套管)
  2x 0.5 mm² ... 1 mm² (TWIN套管)
可连接导向横截面 AWG 26 ... 14

连接数据2

连接名称 触点侧
连接方式 直插式连接
剥线长度 8 mm
硬导线横截面 0.14 mm² ... 2.5 mm²
柔性导线横截面 0.14 mm² ... 2.5 mm²
  0.2 mm² ... 2.5 mm² (单套管)
  2x 0.5 mm² ... 1 mm² (TWIN套管)
可连接导向横截面 AWG 26 ... 14

标准和规范

连接符合标准 CUL
名称 标准/条例
标准/规程 IEC 60664
  IEC 60664A
  DIN VDE 0110
  DIN EN 50178/VDE 0160（相关部分）
  DIN EN 50178/VDE 0160
  IEC 60255/DIN VDE 0435（相关部分）
污染等级 3
过电压类别 III
